Technický popis teplovzdušného solárního panelu PD
Teplovzdušný solární panel firmy Prostor-design s.r.o. je inovativním, udržitelným a finančně dostupným řešením pro budovy, u nichž jsou hůře udržovatelné, z hlediska vzniku plísní a vlhkosti, a hůře vytopitelné vnitřní prostory především v chladnějších obdobích. Příkladem mohou být chaty, chalupy, starší domy, zámky, sklepní prostory a další. Teplovzdušný kolektor pracuje v rozmezí 0-100 % výkonu v závislosti na venkovním prostředí a správném umístění panelu – zda a v jaké míře sluneční paprsky dopadají na solární panel. Přístroj není primárně určen k vytápění prostor. Cirkulace vzduchu je podmíněna možností vytlačení vlhkého, studeného vzduchu netěsnostmi v domě.

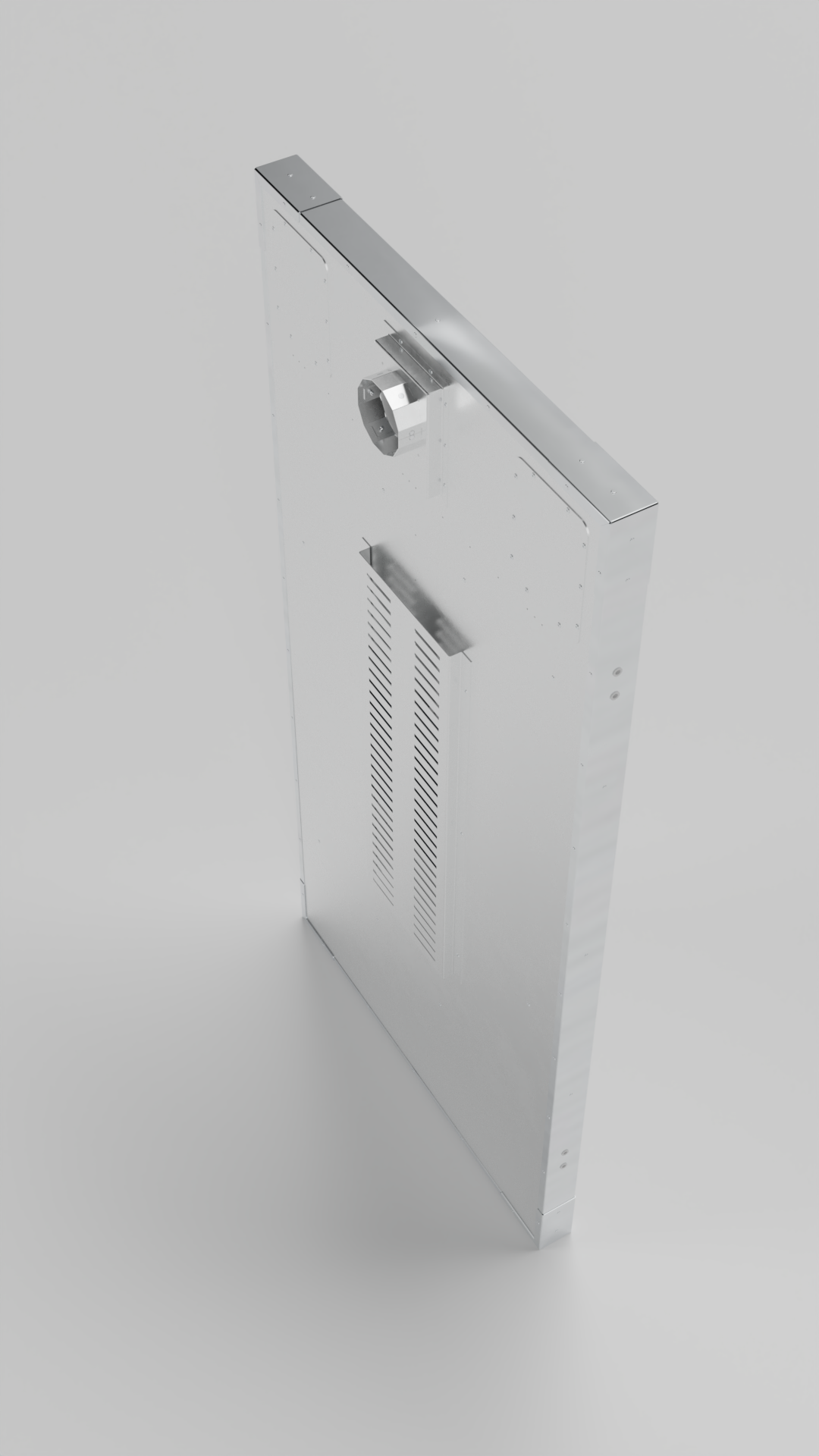

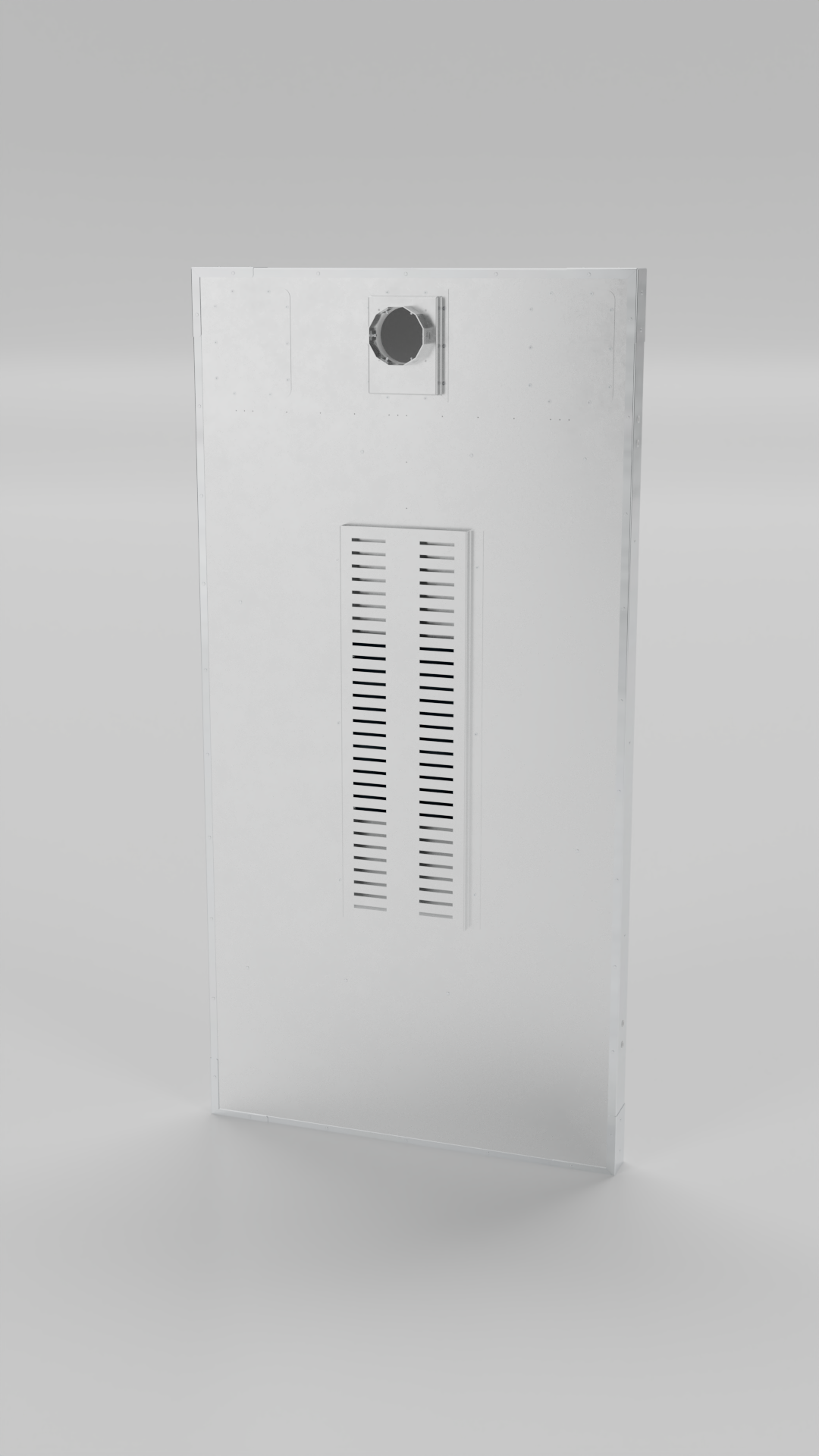

Teplovzdušný kolektor je vybaven zabudovaným 18V fotovoltaickým panelem, tudíž není zapotřebí zapojení do elektrické sítě. Při dopadu slunečních paprsků na tento fotovoltaický panel dochází k vytváření vlastního elektrického proudu, který pohání 12 V axiální ventilátor o průměru 125 mm umístěný na zadní straně teplovzdušného panelu. Díky tomuto principu se začne nasávat chladný venkovní vzduch skrze vstupní otvory ve spodní straně rámu kolektoru, přes celý teplovzdušný panel, uvnitř kterého se vzduch ohřeje o 10-40°C oproti venkovnímu vzduchu a do vnitřních prostor přetlakem proudí ohřátý čerstvý vzduch.
Výhodou zařízení je mimo jiné i snadný přístup k elektromechanickým částem kolektoru jako je 18V fotovoltaický solární panel a 12 V axiální ventilátor.
Princip fungování teplovzdušného solárního panelu
Při dopadu slunečních paprsků na solární panel umístěný uvnitř teplovzdušného kolektoru dochází k vytváření elektrického proudu, který pohání ventilátor umístěný na zadní straně teplovzdušného panelu. Díky tomuto principu začne proudit chladný venkovní vzduch skrze vstupní otvory přes celý teplovzdušný kolektor, uvnitř kterého se vzduch ohřeje o 10-40°C oproti venkovnímu vzduchu a do vnitřních prostor přetlakem proudí ohřátý čerstvý vzduch. Tímto způsobem lze eliminovat vlhkost, plísně či zatuchlý vzduch ve vnitřních prostorech budov, které jsou přes zimní období hůře udržovatelné. Kolektor není primárně určen k vytápění vnitřních prostor. Cirkulace vzduchu je podmíněna možností vytlačení vlhkého, studeného vzduchu netěsnostmi v domě. Pro tyto účely není tedy vhodné použití v dobře izolovaných novostavbách, případně je nutné vytvořit možnost odvodu vzduchu jiným způsobem.
Teplovzdušný solární kolektor je vybaven i jednoduchým vypínačem, kterým lze odpojit celý panel především v letních měsících, kdy není zapotřebí vhánět do místnosti ještě teplejší vzduch.
Materiály
Technická specifikace
Rozměry: | 100 cm x 75 cm |
Ideální podlahová plocha: | do 65 m2 |
Ideální objem místnosti | do 165 m3 |
Objemový průtok ventilátoru: | 2,4 – 2,6 m3 / min |
Hmotnost panelu | 21 kg |
Hmotnost panelu včetně balení a příslušenství | 27,00 kg |
* kalkulováno při ideálních podmínkách a maximálním výkonu ventilátoru |
