TruBend 5170 & 7036

Bei der Blechbearbeitung ist die genaue und effiziente Blechbiegung unentbehrlich.

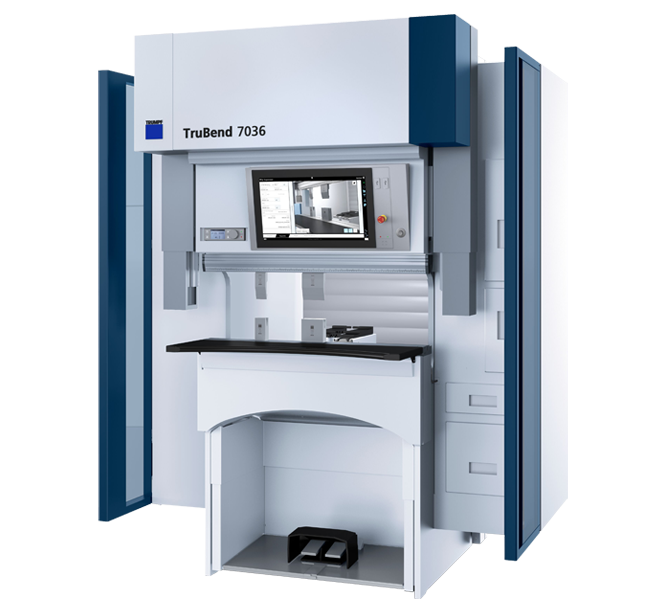

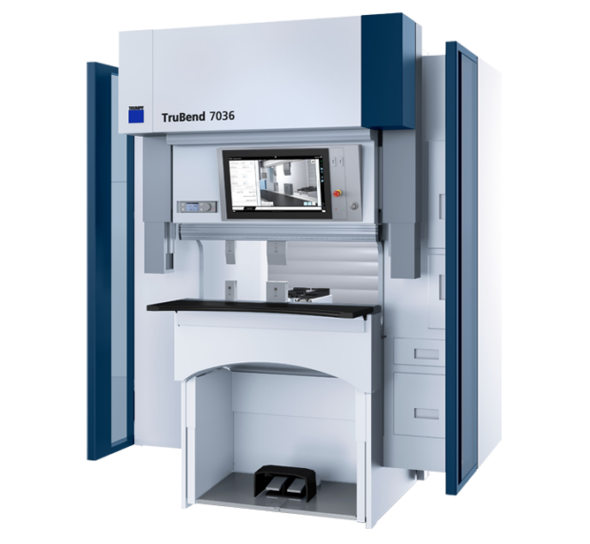

Trubend 7036 1

Teile müssen schnell, energieeffizient und mit hoher Winkelgenauigkeit hergestellt werden. Dazu müssen unsere Maschinen auch schnell und mit möglichst minimaler manueller Intervention arbeiten, um Kosten wettbewerbsfähig zu halten. Hierzu benutzen wir zwei hochwertige Biegemaschinen von Trumpf (TruBend 5170 und TruBend 7036).

Unsere Maschinen

TruBend Biegemaschinen sind vor allem für deren Bedienerfreundlichkeit und Effizienz bekannt. Deren einfacher (und teils automatisierter) Werkzeugwechsel erzielt dabei vor allem bei kleinen Losgrößen auch wirtschaftlich. Die kompakte TruBend 7036 wird vor allem für kleine und mittelgroße Blechteile  bis zu einer Länge von 1000 mm benutzt. Sie kann schnell exakt auch kleinsten Teile biegen, was uns die effiziente Herstellung von filigranen Teilen ermöglicht.

Die TruBend 5000-Serie ist dagegen auch für deutlich größere und dickere Teile geeignet, mit einer Biegelänge von bis zu 3230 mm und einer deutlich gewaltigeren Presskraft von 1700 kN

Unsere TruBend 5170 Maschine hat einen On-Demand Servo Drive, welcher nicht nur besonders Energieeffizient, sondern auch sehr schnell ist. Das taktile Winkelmesssystem, zusammen mit Sensoren, die die Dicke des Blechs automatisch kontrollieren, versichert dabei die Winkelgenauigkeit bei allen Materialarten. So können wir genaue Biegungen bei Dünn- und Dickblechen garantieren.

Vorteile von TruBend Maschinen

  • Bedienerfreundliche Steuerung, ergonomische Komfortauflage und Steh/Sitzhilfe minimieren Arbeiter-Ermüdung und steigern die Effizienz
  • Thickness-Controlled-Bending (TCB) eliminiert Fehler durch Schwankungen in der Blechdicke
  • Winkelmesssysteme garantieren präzise Biegungen
  • Effizienter Werkzeugwechsel ist besonders bei Kleinserienfertigung effizient

TruBend 5170 & 7036

Bei der Blechbearbeitung ist die genaue und effiziente Blechbiegung unentbehrlich.

prostordesign

Technische Daten:


TruBend 7036 TruBend 5170
Presskraft 360 kN 1700 kN
Biegelänge 1020 mm 3230 mm
Freier Ständerdurchgang 932 mm 2690 mm
Nutzbare Einbauhöhe 295 mm 615 mm
Ausladung 150 mm 420 mm
Bedieneröberfläche Touchpoint TruBend Touchpoint TruBend
Max. Geschwindigkeit Y-Achse Arbeitsgang 25 mm/s 25 mm/s
Länge 1900 mm 3980 mm
Breite 1340 mm 1900 mm
Höhe 2380 mm 3000 mm
Gewicht 3300 kg 14150 kg
