TRUMPF TruPunch 3000

Die Blechbearbeitung erfordert vor allem bei der Herstellung von filigranen Teilen die Nutzung von hochwertigen Maschinen für die Stanzbearbeitung.

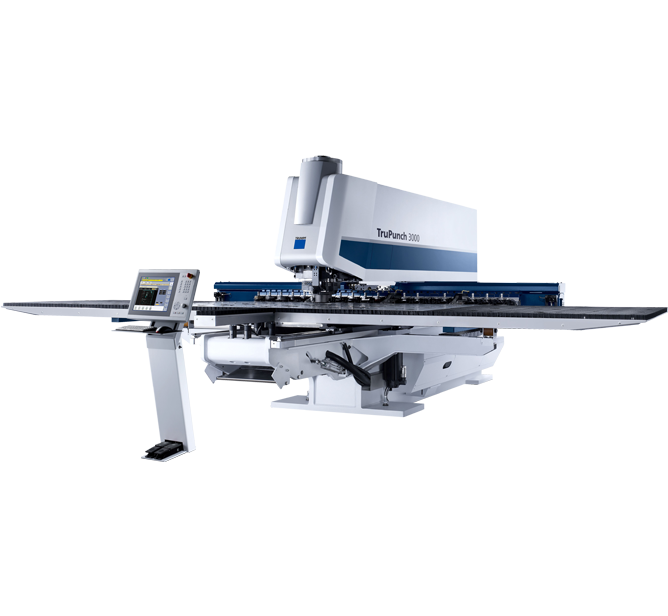

TruPunch 3000 1

Diese steigern nicht nur die Qualität unserer Produkte, sie minimieren auch den Nachbearbeitungsbedarf und beschleunigen den Herstellungsprozess.

Deshalb setzen wir für das Lochen, Umformen, Gewindeschneiden, und Entgraten die TruPunch 3000 Universalmaschine von TRUMPF ein. Diese ermöglicht es uns nicht nur, mehrere Vorgänge effizient zu vereinen, sondern bietet dabei auch noch außerordentlich hohe Qualität.

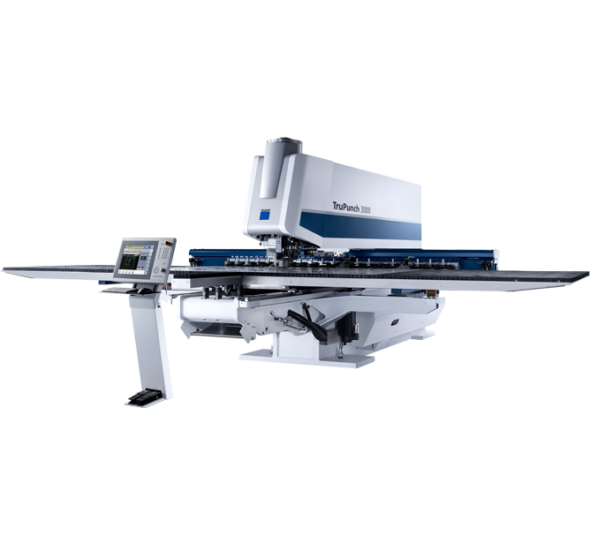

TruPunch 3000 – Unsere Universalmaschine

Die TruPunch 3000 ist die Stanzmaschine, die alles kann. Sie stanzt nicht nur Löcher ins Blech, sondern kann auch umformen, abkanten, Gewinde formen, prägen und entgraten. Somit ist sie auch für hochkomplexe Teile gut geeignet. Diverse Werkzeuge können hierbei zum Einsatz gebracht werden, um alle mögliche Vorgänge weitgehend automatisch durchzuführen.

Das Gerät ist dazu dank der einfachen digitalen Touchpoint HMI auch sehr bedienerfreundlich. Fertigteile können automatisch sortiert werden, und die Maschine kann automatisch be- und entladen werden. So wird der Arbeitsprozess für den Bediener vereinfacht, und mögliche Fehlerquellen durch menschliche Handlung werden reduziert

Vorteile von TRUMP Stanzgeräten

  • Integriertes Richten – Verformungen, die während des Stanzprozesses entstehen werden automatisch ausgeglichen
  • Hohe Bearbeitungsflexibilität – Die Maschine kann viele verschiedene Materialarten in diversen Größen und Dicken bearbeiten
  • Alles in Einem – Das Gerät kann viele verschiedene Vorgänge z.B. Umformen und Gewindschneiden mit dem Stanzen vereinen.
  • Automatisiertes Teilhandling – Ein- und Ausführung sowie die Sortierung der Teile können automatisiert werden

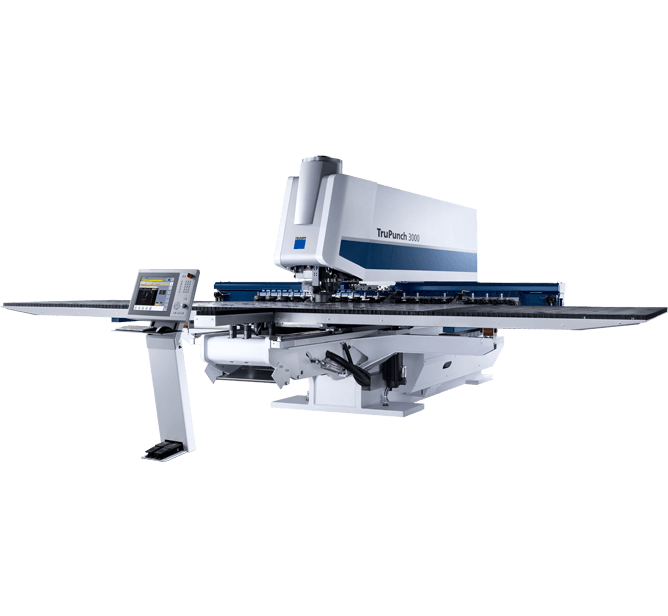

TRUMPF TruPunch 3000

Die Blechbearbeitung erfordert vor allem bei der Herstellung von filigranen Teilen die Nutzung von hochwertigen Maschinen für die Stanzbearbeitung.

Technische Daten:


Breite 6282 mm 7644 mm
Tiefe 6548 mm 7666 mm
Höhe 2200 mm 2200 mm
Stanzen (E = 1 MM) 800 1/min 690 1/min
Signieren 1000 1/min 1000 1/min
Stanzbetrieb X-Achse 2500 mm 3000 mm
Stanzbetrieb Y-Achse 1250 mm 1550 mm
Max. Blechdicke 6,4 mm 6,4 mm
Max. Werkstückgewicht 150 kg 230 kg
Max. Stanzkraft 180 kN 180 kN
Werkzeug-Wechselzeit Multitool 0,5 s 0,5 s
Anzahl Werkzeuge / Pratzen 18 Stück / 2 Stück 21 Stück / 3 Stück
Max. Teilgröße Teilklappe Stanzen 400 mm x 600 mm 400 mm x 600 mm
Max. Teilgröße Starre Rutsche Stanzen (mit Verschiebetisch) 180 mm x 180 mm 180 mm x 180 mm
Mittlere Leistungsaufnahme Abschaltautomatik aktiv 0,5 kW 0,5 kW
Mittlere Leistungsaufnahme in der Produktion 3,3 kW 3,3 kW
